Dlaczego konstrukcja szyta jest strukturalnie niezgodna z wymogami łańcucha chłodniczego

Problemy ze zszytymi miękkimi chłodnicami w zastosowaniach w łańcuchu chłodniczym nie są wadami wydajności w sensie konsumenckim – ciepłym napojem, stopionym lodem. Są to rodzaje uszkodzeń strukturalnych, które jednocześnie zagrażają integralności termicznej i bezpieczeństwu biologicznemu.

Każde przejście igły przez wodoodporną membranę powoduje perforację. Typowy szew generuje kilkaset takich perforacji na metr długości szwu. Taśma na szwy odpowiednio zakrywa te otwory w stabilnych warunkach o niskim naprężeniu. Pod wpływem cykli termicznych zachodzących podczas użytkowania łańcucha chłodniczego – powtarzających się przejść między magazynem chłodniczym, środowiskiem załadunku otoczenia i obszarami ładunku pojazdów – wiązania klejące z taśmy rozszerzają się i kurczą w innym tempie niż leżący pod spodem TPU. Z biegiem czasu, często w ciągu jednego cyklu życia przesyłki, krawędzie spoin unoszą się, a perforacje pod spodem stają się aktywnymi drogami wycieku.

Następują dwie konsekwencje, które nakładają się na siebie.

Pierwszym z nich są mostki termiczne. Uszkodzone szwy umożliwiają ucieczkę zimnego powietrza i przenikanie ciepła z otoczenia w miejscu szwu – czyli dokładnie w miejscach, w których zbiegają się słabości strukturalne i wrażliwość termiczna. Czasy zatrzymywania lodu spadają nie dlatego, że izolacja uległa degradacji, ale dlatego, że skorupa nie jest już hermetycznie zamknięta. Worek przystosowany do 48-godzinnego zatrzymywania lodu w kontrolowanych warunkach testowych może zapewnić 20 godzin w rzeczywistej obsłudze logistycznej.

Drugie to zagrożenie biologiczne, któremu poświęca się mniej uwagi, ale niesie ze sobą rzeczywiste ryzyko braku zgodności. Kiedy stopiona kondensacja lub wilgoć z ładunku przedostanie się przez uszkodzony szew do przestrzeni pomiędzy wyściółką a pianką izolacyjną, nie może odpłynąć ani wyschnąć. W zamkniętym, ciemnym i wilgotnym środowisku pomiędzy wyściółką a pianką, w przewidywalny sposób następuje rozwój pleśni i bakterii. W przypadku toreb stosowanych w transporcie medycznym lub logistyce świeżej żywności nie jest to abstrakcyjne ryzyko zanieczyszczenia – jest to bezpośrednie naruszenie norm sanitarnych wymaganych w aplikacji i odpowiedzialność spoczywająca na marce, której nazwa znajduje się na produkcie.

Są to strukturalne skutki metody budowy, a nie błędy kontroli jakości. Dobrze wykonana, szyta chłodnica ma te same ścieżki awarii, co słabo wykonana; harmonogram wystąpienia awarii jest inny, tryb awarii nie.

Spawanie RF przy 27,12 MHz: jak faktycznie uzyskuje się hermetyczne uszczelnienie

Spawanie częstotliwością radiową (RF) — zwane także spawaniem wysokiej częstotliwości lub spawaniem HF — rozwiązuje problem szwów, eliminując szew jako odrębny element konstrukcyjny. Strefa łączenia staje się ciągłym materiałem, a nie dwoma panelami połączonymi ze sobą gwintem.

Proces ten polega na nagrzewaniu wewnętrznym, a nie na przewodzeniu powierzchniowym. Kiedy materiały TPU zostaną umieszczone w zmiennym polu elektromagnetycznym o częstotliwości 27,12 MHz – pasmie częstotliwości ISM przeznaczonym do zastosowań przemysłowychSpawanie RFsprzęt — cząsteczki polarne w TPU próbują dostosować się przy każdej oscylacji pola: około 27 milionów razy na sekundę. Tarcie wynikające z tego ruchu molekularnego generuje ciepło równomiernie w całym materiale w strefie spawania. Pod jednocześnie przyłożonym ciśnieniem pneumatycznym materiał na styku dwóch paneli osiąga temperaturę topnienia, a warstwy łączą się na poziomie molekularnym.

Kiedy pole zostanie usunięte, a materiał ostygnie pod utrzymującym się ciśnieniem, powierzchnia styku pomiędzy dwoma oryginalnymi panelami zaniknie strukturalnie. Strefa spawania to pojedynczy kawałek materiału. W testach niszczącego rozciągania ta strefa zwykle ulega uszkodzeniu w tkaninie podstawowej, zanim sama linia spawu ustąpi – spoina nie jest słabym punktem.

Ta metoda konstrukcyjna zapewnia, szczególnie w zastosowaniach związanych z łańcuchem chłodniczym, hermetyczny zbiornik wewnętrzny bez dróg penetracji. Nie ma dziurek po igłach, krawędzi taśmy ani kanałów w szwach, w których mógłby gromadzić się płyn. Gładką, ciągłą powierzchnię wewnętrzną TPU można przetrzeć lub wysterylizować środkami dezynfekującymi klasy medycznej, bez obawy przedostania się przez uszkodzony szew. Kondensacja, stopiony lód i rozlane płyny medyczne pozostają na powierzchni i nie migrują do wnęki izolacyjnej. Jest to strukturalna podstawa twierdzenia o bezpieczeństwie biologicznym, a nie materialna właściwość samego TPU.

Ta sama logika konstrukcyjna ma zastosowanie do twierdzeń dotyczących właściwości hydrostatycznych. Spawana metodą RF miękka chłodnica, odpowiednio wyprodukowana i przetestowana, utrzymuje ciśnienie wewnętrzne 1,0 bara bez emisji mikropęcherzyków z jakiegokolwiek szwu lub punktu zamknięcia. Odpowiada to ciśnieniu hydrostatycznemu 10-metrowego słupa wody – znacznie przekraczające naprężenia fizyczne związane z obsługą logistyczną – i potwierdza, że ​​hermetyczne uszczelnienie wytrzymuje warunki bardziej wymagające, niż jakikolwiek scenariusz dostawy ostatniej mili.

Pianka o zamkniętych komórkach: inżynieria cieplna odpowiedzialna za czas utrzymywania od 48 do 72 godzin

Hermetyczna powłoka zewnętrzna rozwiązuje problem uszkodzeń szwów. Utrzymanie kontrolowanej temperatury przez 48 do 72 godzin w niesprzyjających warunkach otoczenia wymaga, aby warstwa izolacyjna wykonywała swoją pracę w sposób ciągły, co oznacza, że ​​musi wykonywać swoją pracę nawet po zamoczeniu.

Pianka otwartokomórkowa ma wzajemnie połączoną strukturę wewnętrzną. Kiedy wilgoć przedostanie się do wnętrza – z kondensacji, drobnego uszkodzenia wykładziny lub wilgotnego środowiska podczas powtarzających się cykli ładowania – rozprzestrzenia się przez matrycę piankową i tam pozostaje. Mokra pianka otwartokomórkowa szybko traci odporność termiczną; efekt izolacyjny uwięzionego gazu zostaje zastąpiony przewodnością cieplną wody. W przypadku torby ocenionej w testach zatrzymywania lodu w stanie suchym, działanie w terenie będzie znacznie gorsze, gdy izolacja wchłonie wilgoć.

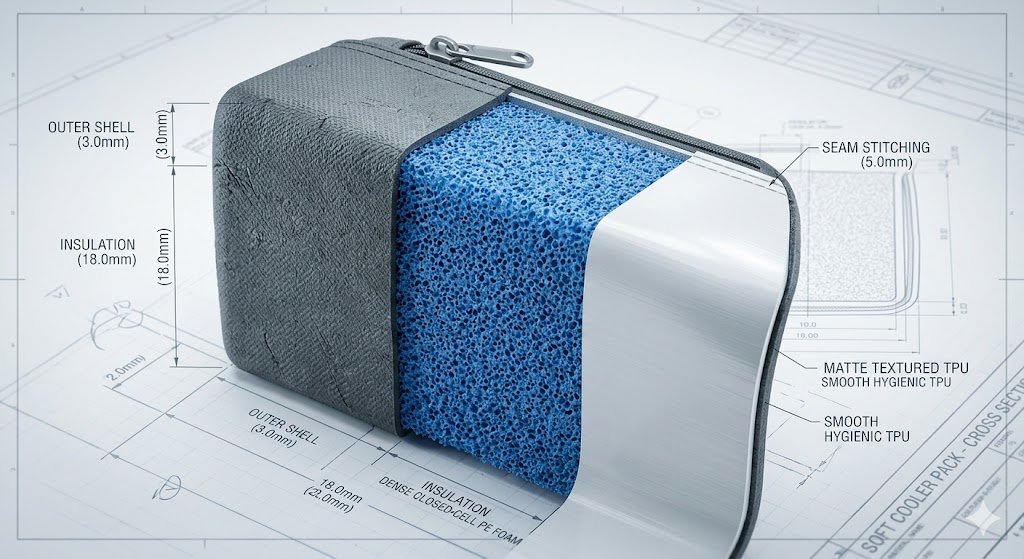

W miękkich chłodnicach klasy medycznej zastosowano piankę o zamkniętych komórkach o dużej gęstości — odpowiednimi gatunkami są NBR (kauczuk nitrylowo-butadienowy) lub najwyższej jakości pianka EVA o dużej gęstości — w której każdy pęcherzyk gazu jest całkowicie odizolowany od sąsiadów. Przenikanie ciepła poprzez konwekcję w piance jest wyeliminowane, ponieważ nie ma drogi przepływu powietrza lub płynu pomiędzy komórkami. Przewodzeniowe przenoszenie ciepła jest minimalizowane przez wypełnienie gazem każdego uszczelnionego ogniwa. Daje to mierzalnie wyższe wartości R niż alternatywy o otwartych komórkach przy równoważnej grubości.

Równie ważne jest zachowanie się wilgoci. Pianka o zamkniętych komórkach jest z natury wodoodporna na poziomie materiału – uszczelniona struktura komórkowa fizycznie zapobiega wchłanianiu wody niezależnie od ekspozycji. Torba, w której podczas transportu trwającego 72 godziny doszło do wewnętrznej kondensacji, będzie miała izolację o tej samej wartości R w godzinie 72, co w pierwszej godzinie. Ta spójność sprawia, że ​​specyfikacje dotyczące 72-godzinnego utrzymania temperatury są osiągalne i weryfikowalne, a nie aspirowane.

W przypadku zastosowań wymagających określonych zakresów temperatur – od 2°C do 8°C w przypadku środków biologicznych, poniżej zera w przypadku niektórych środków farmaceutycznych – można zaprojektować kombinację gęstości pianki, grubości pianki i objętości materiału o przemianie fazowej w celu utrzymania określonego zakresu w określonych warunkach otoczenia. To jest rozmowa dotycząca specyfikacji, a nie stałego parametru produktu; wszystkie odpowiednie zmienne można dostrajać w ramach produkcji.

Korzyści strukturalne są drugorzędne, ale warte odnotowania szczególnie w zastosowaniach medycznych: pianka o zamkniętych komórkach o dużej gęstości zapewnia znaczącą ochronę przed uderzeniami delikatnych fiolek, pojemników szklanych i ampułko-strzykawek bez konieczności stosowania sztywnej powłoki zewnętrznej. Pianka działa jak rozproszona amortyzacja na całym ładunku, redukując szczytowe siły uderzenia w każdym pojedynczym punkcie styku.

Specyfikacje materiału TPU: czego faktycznie wymaga zgodność z FDA i REACH

W przypadku lodówek miękkich stosowanych w transporcie medycznym lub logistyce żywności materiał pozostający w bezpośrednim lub pośrednim kontakcie z ładunkiem musi spełniać określone normy prawne — nie tylko unikać najbardziej oczywistych problematycznych substancji, ale także posiadać udokumentowaną zgodność dla konkretnego zastosowania.

Odpowiednim materiałem zarówno na zewnętrzną skorupę, jak i wewnętrzną wyściółkę miękkich chłodnic klasy medycznej jest nylon pokryty TPU o grubości 840 Denier. PVC jest starszą alternatywą i jest znacznie tańszy; jest również coraz bardziej niezgodny z otoczeniem regulacyjnym, w którym działają te produkty. Plastyfikatory PCW – zwykle na bazie ftalanów – podlegają ograniczeniom na mocy Propozycji Kalifornii 65 i przepisów UE REACH. PVC staje się również kruchy w niskich temperaturach, co stwarza ryzyko integralności materiału w zastosowaniach w łańcuchu chłodniczym, w których wykorzystuje się suchy lód lub w których panuje temperatura poniżej zera.

TPU pozwala uniknąć obu problemów. Zachowuje elastyczność do -30°C, co pokrywa pełny zakres wymagań temperaturowych łańcucha chłodniczego. Jest kompatybilny z preparatami niezawierającymi BPA i PFAS, a gatunki TPU dopuszczone do kontaktu z żywnością spełniają wymogi FDA dotyczące bezpośredniego kontaktu z żywnością. W szczególności w przypadku wewnętrznej wyściółki – powierzchni stykającej się z lodem, okładami z lodu i potencjalnie samym ładunkiem – antybakteryjny TPU zgodny z FDA, niezawierający BPA to specyfikacja materiału spełniająca wymagania logistyczne dotyczące zastosowań medycznych i spożywczych.

Profil odporności chemicznej TPU ma również znaczenie w zastosowaniach medycznych: wytrzymuje on skoncentrowane środki dezynfekcyjne stosowane do sterylizacji między użyciami, w tym roztwory na bazie alkoholu, które z czasem powodują degradację mniejszych materiałów wyściółkowych. Wyściółka, którą można agresywnie przecierać pomiędzy wysyłkami bez degradacji powierzchni, zachowuje swoje właściwości higieniczne przez cały realistyczny okres użytkowania produktu, a nie tylko podczas początkowego wdrożenia.

Podczas oceny partnera OEM w zakresie zastosowań w medycznym łańcuchu chłodniczym odpowiednia dokumentacja obejmuje certyfikaty zgodności FDA dla materiałów wyściółek wewnętrznych, raporty z testów REACH potwierdzające brak substancji objętych ograniczeniami oraz deklaracje materiałowe wolne od BPA/PFAS, specyficzne dla partii produkcyjnej – a nie tylko ogólnej linii materiałów dostawcy. Dokumenty te powinny być dostępne na żądanie w ramach standardowego wdrożenia materiałów, a nie gromadzone w odpowiedzi na konkretne zapytanie audytowe.
